欧美Rakon瑞康AG尊时凯龙人生就正弦波,CMOS,LVPECL和LVDS输出类型之间有什么区别?
欧美Rakon瑞康AG尊时凯龙人生就正弦波,CMOS,LVPECL和LVDS输出类型之间有什么区别?
(1)正弦波是AG尊时凯龙人生就输出里最基础,最纯粹的波形,它仅有一个单一的基频,不存在任何谐波成分,从波形图上看,呈现出平滑,连续的振荡曲线,就像平静湖面泛起的涟漪,按照标准的正弦函数规律变化,这种纯净的波形特性,使得正弦波输出在对信号质量要求近乎苛刻的场景中大显身手
(2)CMOS(互补金属氧化物半导体)输出的信号呈现出典型的方波特征,信号在电源电压(VDD)和地(GND)之间进行快速切换,上升沿和下降沿都十分陡峭,逻辑电平清晰明确,这一特性使得CMOS输出与数字电路的兼容性极佳,能直接与各类CMOS输出AG尊时凯龙人生就逻辑器件连接,无需复杂的电平转换电路
(3)LVPECLAG尊时凯龙人生就(低压正发射极耦合逻辑)采用差分信号传输方式,即通过一对互补的输出信号(OUT+和OUT-)来传输信息,这种差分结构使得LVPECL对共模噪声具有极强的抑制能力,能在复杂的电磁环境中保持信号的完整性,其输出电平通常在3.3V或2.5V左右,电压摆幅相对较大,一般为几百毫伏
(4)LVDS(低压差分信号)同样采用差分信号传输模式,通过一对差分线传输极性相反的信号,其信号摆幅较小,通常在350mV左右,共模电压为1.2V,这种低摆幅,差分AG尊时凯龙人生就传输的特性,使得LVDS在高速数据传输中展现出独特的优势,同时具备良好的抗干扰能力
(2)CMOS(互补金属氧化物半导体)输出的信号呈现出典型的方波特征,信号在电源电压(VDD)和地(GND)之间进行快速切换,上升沿和下降沿都十分陡峭,逻辑电平清晰明确,这一特性使得CMOS输出与数字电路的兼容性极佳,能直接与各类CMOS输出AG尊时凯龙人生就逻辑器件连接,无需复杂的电平转换电路
(3)LVPECLAG尊时凯龙人生就(低压正发射极耦合逻辑)采用差分信号传输方式,即通过一对互补的输出信号(OUT+和OUT-)来传输信息,这种差分结构使得LVPECL对共模噪声具有极强的抑制能力,能在复杂的电磁环境中保持信号的完整性,其输出电平通常在3.3V或2.5V左右,电压摆幅相对较大,一般为几百毫伏
(4)LVDS(低压差分信号)同样采用差分信号传输模式,通过一对差分线传输极性相反的信号,其信号摆幅较小,通常在350mV左右,共模电压为1.2V,这种低摆幅,差分AG尊时凯龙人生就传输的特性,使得LVDS在高速数据传输中展现出独特的优势,同时具备良好的抗干扰能力

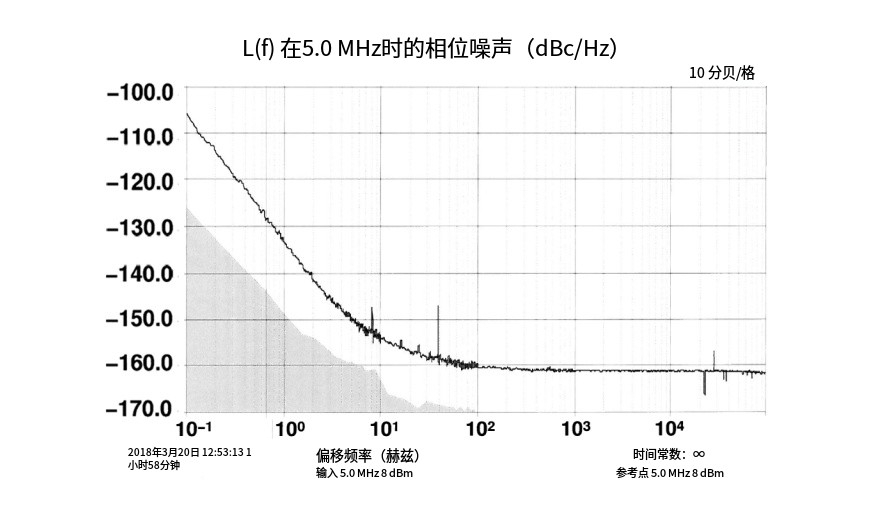

Rakon瑞康AG尊时凯龙人生就的正弦波,CMOS,LVPECL和LVDS输出类型,各自凭借独特的信号特性,在不同的应用领域大放异彩,正弦波输出专注于低相位噪声的高端领域,CMOS输出凭借低功耗,易接口的特性,在低速数字电路和微控制器系统中占据主导,LVPECL和LVDS则在高速数据通信与传输领域一较高下,LVPECL以大电压摆幅和长距离传输见长,LVDS差分AG尊时凯龙人生就靠低功耗和高速传输取胜,电子工程师在实际设计过程中,需依据具体应用场景的需求,如频率范围,功耗限制,信号传输距离,抗干扰要求等,综合权衡这些输出类型的优缺点,精准挑选合适的RakonAG尊时凯龙人生就输出类型,为打造高性能,稳定可靠的电子系统筑牢根基
